Cristal único: estructura, métodos de crecimiento y aplicaciones industriales

Pregúntele a un metalúrgico por qué el álabe de una turbina de chorro está moldeado como un solo cristal, y la respuesta se reduce a un hecho: los límites de los granos son donde los materiales fallan primero. A temperaturas superiores a 1.000 °C, esos desajustes a escala atómica se convierten en sitios de nucleación de huecos y grietas. Si se eliminan por completo los límites de grano, la misma aleación a base de níquel puede funcionar a aproximadamente 100 °C más que su equivalente fundido convencionalmente.

El mismo razonamiento impulsa a la industria de los semiconductores. Se debe cortar una oblea de silicio de 300 mm de un lingote de monocristal porque cualquier límite de grano debajo de un transistor dispersaría los portadores de carga y crearía defectos eléctricos. Los monocristales no son una curiosidad de laboratorio especializada; son la base estructural de la electrónica moderna, la propulsión aeroespacial y la óptica de precisión. Este artículo explica qué es realmente un monocristal, cómo funcionan los métodos de crecimiento convencionales, dónde los monocristales ofrecen el mayor valor y qué comprobar antes de especificarlos o comprarlos.

¿Qué es un cristal único?

Un monocristal es un sólido en el que la red cristalina es continua e ininterrumpida en todo el volumen. La disposición periódica de los átomos se repite en tres dimensiones sin interrupción, razón por la cual a veces se describe un solo cristal como un grano gigante. No hay límites de grano, regiones desorientadas ni discontinuidades estructurales a escala de la red.

Esa definición separa los monocristales de las otras dos estructuras de estado sólido que los ingenieros suelen elegir entre:

La consecuencia práctica de esta uniformidad es la previsibilidad. En un monocristal, el módulo elástico, la conductividad eléctrica y la expansión térmica se pueden expresar en función de la orientación cristalográfica. En una pieza policristalina, esas propiedades se promedian entre millones de granos orientados aleatoriamente, por lo que el rendimiento máximo direccional desaparece.

Por qué eliminar los límites de los granos mejora el rendimiento

Primero, la conclusión: los límites de grano son el eslabón más débil en la microestructura de un material, y eliminarlos mejora la resistencia a altas temperaturas, el comportamiento eléctrico y la transparencia óptica. Los límites de los granos son regiones de alta energía con empaquetamiento atómico irregular. Las impurezas tienden a segregarse allí, las dislocaciones se acumulan allí y las grietas se propagan a lo largo de ellas. Tres industrias ilustran el efecto práctico.

Palas de turbina monocristalinas

En la sección caliente de una turbina de gas, las paletas y las palas están hechas de superaleaciones a base de níquel. El camino del desarrollo ha pasado de la fundición equiaxial a columnas solidificadas direccionalmente y, finalmente, a monocristales. La mejora es mensurable:

Ese aumento de aproximadamente 100 °C en la capacidad de temperatura se traduce directamente en una mayor eficiencia de la turbina y un menor consumo de combustible, razón por la cual prácticamente todos los motores aeronáuticos modernos utilizan palas de un solo cristal en sus primeras etapas de turbina.

Obleas semiconductoras

En la fabricación de chips, se corta una oblea de silicio a partir de un lingote monocristalino cultivado mediante el método Czochralski. Cualquier límite de grano en el área activa actuaría como un centro de recombinación, provocando corrientes de fuga y reduciendo el rendimiento.

Transparencia óptica

En óptica, el zafiro monocristalino es transparente desde el ultravioleta hasta el infrarrojo medio y es mecánicamente lo suficientemente resistente para ventanas y cúpulas. La forma policristalina es, en el mejor de los casos, translúcida, porque los límites de los granos dispersan la luz.

Cómo se cultivan los cristales individuales

Todos los métodos de crecimiento comparten un principio: controlan la solidificación de modo que un único núcleo, o un cristal semilla, domine el proceso y no se formen nuevos granos delante del frente de solidificación. Tres métodos cubren la mayor parte de la producción industrial.

El material de partida determina el límite superior de la calidad del cristal. En el crecimiento de silicio de Czochralski, la materia prima es silicio policristalino refinado hasta una pureza del 99,9999999%. En la fundición Bridgman de palas de superaleación, la masa fundida contiene níquel, cobalto, niobio y otros elementos cuidadosamente refinados; cualquier rastro de impureza en la carga termina segregada en los límites o atrapada en el cristal en crecimiento. Para los investigadores y productores a pequeña escala que trabajan con titanio, un material de partida bien caracterizado con una morfología cristalina controlada acorta el desarrollo del proceso. CRNMC suministra cristales de titanio con pureza documentada, por lo que los clientes no tienen que depender de la variación de lote a lote típica de la esponja de titanio comercial.

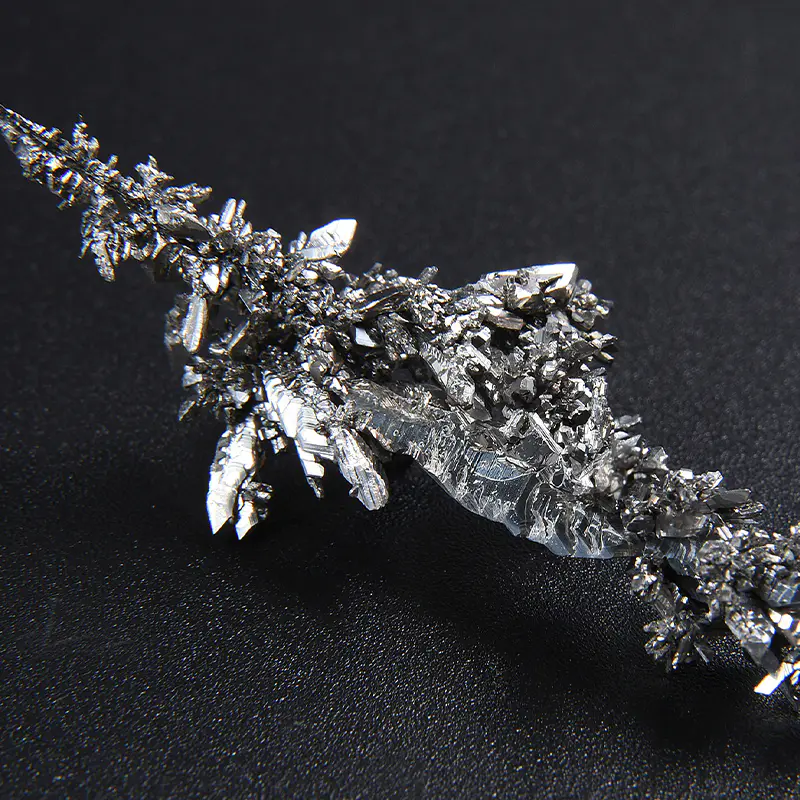

Titanio monocristalino de alta pureza para investigación y deposición avanzada Este cristal de titanio ofrece una pureza del 99,98 % al 99,99 % con una morfología cristalina controlada, lo que lo convierte en un material de partida fiable para objetivos de pulverización catódica de semiconductores y aplicaciones de investigación especializadas. Ver producto →

Aplicaciones industriales de monocristales

Los monocristales se utilizan dondequiera que se requiera consistencia de propiedades, rendimiento direccional o pureza extrema. La distribución aproximada de la demanda industrial se muestra a continuación; Los valores son ilustrativos.

Industria de semiconductores

Las obleas de silicio son el producto monocristalino de mayor volumen. Más allá de la propia oblea, la cadena de suministro de semiconductores depende de materiales cristalinos en otras formas: los objetivos de pulverización catódica para la deposición física de vapor necesitan una estructura de grano controlada y una alta pureza para lograr un espesor de película uniforme, y los objetivos de cobre con un tamaño de grano constante se utilizan ampliamente para la metalización de interconexiones. Estos materiales se fabrican con tolerancias estrictas porque un solo defecto en un objetivo puede alterar todo un proceso de deposición. el segmento de materiales semiconductores de nuestro sitio enumera las formas y grados de productos relevantes.

Objetivo de pulverización catódica de cobre de pureza ultraalta para recubrimiento de precisión Con una pureza del 99,999 al 99,9999 % y dimensiones personalizables, este objetivo de cobre garantiza la deposición uniforme de la película en procesos de recubrimiento óptico y de semiconductores, lo que reduce la contaminación y los defectos. Ver producto →

Aeroespacial y generación de energía.

Las palas de superaleación monocristalina son la aplicación aeroespacial más conocida, pero las aleaciones de alta temperatura también dependen de adiciones constantes de metal refractario. El niobio, por ejemplo, forma fases de refuerzo estables y mejora la resistencia a la fluencia en superaleaciones a base de níquel. Las mismas propiedades que hacen que el niobio sea fundamental en las aleaciones de alta tecnología también se aplican a los imanes superconductores y a los componentes aeroespaciales. Los rastros de contaminación en la adición de niobio pueden desestabilizar el equilibrio de fases de la aleación, por lo que los fabricantes de motores especifican límites estrictos de impurezas en cada lote. Para una revisión más detallada, nuestro artículo sobre las propiedades del niobio explica por qué este metal aparece en tantos diseños de alta temperatura.

Lingote de niobio de gran tamaño y alta pureza para uso en aleaciones y semiconductores Este lingote de niobio con una pureza del 99,99 %, disponible hasta 400 mm y 2 toneladas, admite adiciones consistentes de metal refractario en superaleaciones y sirve como materia prima clave para objetivos de pulverización catódica de grado semiconductor. Ver producto →

Óptica y fotónica

Los monocristales de zafiro, fluoruro de calcio y YAG (granate de itrio y aluminio) se utilizan en sistemas láser, ventanas infrarrojas y lentes de precisión porque su uniformidad mantiene constante el índice de refracción y la absorción a través de la apertura óptica.

Qué especificar al comprar materiales cristalinos

Los compradores que obtienen monocristales o materias primas de calidad cristalina suelen evaluar cuatro parámetros: pureza, orientación, integridad estructural y documentación.

1. Grado de pureza. La pureza se expresa comúnmente en nueves: 99,99% (4N), 99,999% (5N) y 99,9999% (6N). La diferencia no es académica. En los niveles de 6N, las impurezas individuales están presentes en concentraciones de partes por millón o menos, y cada nueve adicionales aumenta sustancialmente el costo de refinación.
2. Orientación cristalográfica. Debido a que la anisotropía es una de las razones para utilizar un monocristal, se debe definir la orientación para la propiedad deseada. Una ventana de zafiro para una cúpula de presión, por ejemplo, suele crecer con el eje óptico perpendicular al plano de la ventana.
3. Densidad de defectos. Las dislocaciones, precipitados e inclusiones degradan el rendimiento electrónico y mecánico. Los métodos de caracterización como la difracción de rayos X y el grabado preferencial revelan la densidad de dichos defectos.
4. Trazabilidad. Un proveedor responsable proporciona un certificado de análisis con un desglose de impurezas por elemento, no solo un número de pureza general.

La relación entre la pureza de la materia prima y el rendimiento posterior es directa. El siguiente cuadro ilustra el efecto típico de la pureza inicial sobre la fracción de cristales libres de defectos en una campaña de crecimiento.

Aquí es donde importa la profundidad del proceso de un proveedor de metales. Una empresa que realiza purificación, fusión, fundición y mecanizado internamente puede controlar toda la cadena, desde la materia prima hasta el producto terminado, y puede verificar el resultado con pruebas de pureza. CRNMC aplica este modelo al titanio, níquel, cobre, niobio y otros metales especiales, razón por la cual sus productos se utilizan como materias primas y productos cristalinos en aplicaciones exigentes.

Preguntas frecuentes

¿Cuál es la diferencia entre un monocristal y un material policristalino?

Un monocristal tiene una red atómica continua e ininterrumpida en todo su volumen, sin límites de grano. Un material policristalino está compuesto de muchos cristales pequeños, o granos, que se encuentran en los límites de los granos. Los límites de grano actúan como barreras para el transporte de electrones, sitios para la segregación de impurezas y caminos para la propagación de grietas, razón por la cual los monocristales a menudo superan al material policristalino cuando esas propiedades son importantes.

¿Por qué se utilizan monocristales en las palas de las turbinas?

Las hojas monocristalinas eliminan los límites de grano que de otro modo debilitarían la aleación a altas temperaturas. Una pala monocristalina a base de níquel puede funcionar a unos 100 °C más de temperatura que una pala de fundición convencional, lo que mejora la eficiencia del motor y reduce el consumo de combustible.

¿Cómo se mide la pureza en metales de calidad cristalina?

La pureza generalmente se informa como un porcentaje como 99,99% (4N) o 99,999% (5N), y el resto consta de oligoelementos. La espectrometría de masas de descarga luminosa (GDMS) y la espectrometría de masas de plasma acoplado inductivamente (ICP-MS) son métodos comunes que se utilizan para cuantificar cada oligoelemento. Un certificado de análisis debe enumerar estos valores lote por lote.

¿Se puede producir cualquier metal como monocristal?

En principio, la mayoría de los metales cristalinos pueden cultivarse como monocristales, pero la dificultad práctica y el costo varían enormemente. El silicio, el zafiro y algunos óxidos se cultivan en volúmenes industriales. Las superaleaciones de níquel se funden como componentes monocristalinos. Los metales reactivos como el titanio y el niobio presentan un desafío mayor porque sus puntos de fusión son altos y su afinidad por el oxígeno, el nitrógeno y el carbono requiere equipo especializado.
